JLQG-4228自动上片自动切割流水线
分享到:
JLQG-4228自动上片自动切割流水线
产品详情


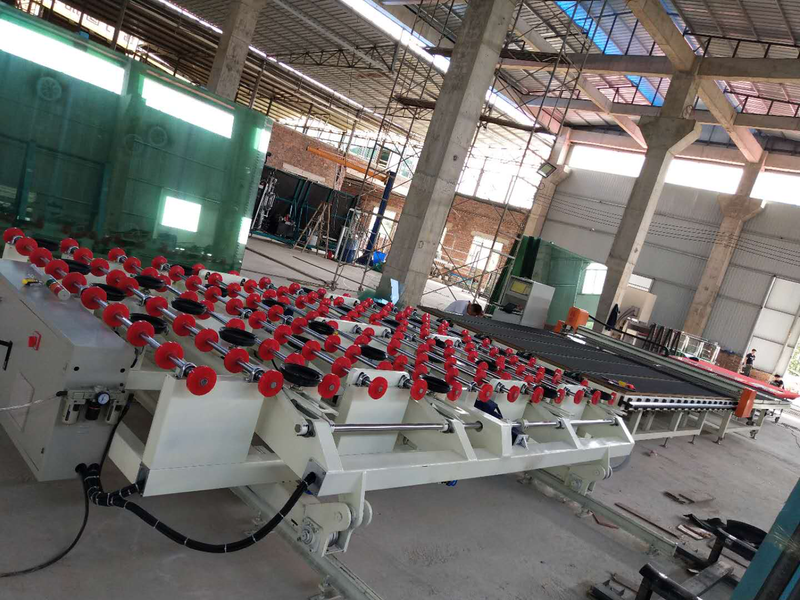

JL-CNC-4228型全自动切割生产线如下(送片方向为从左向右):

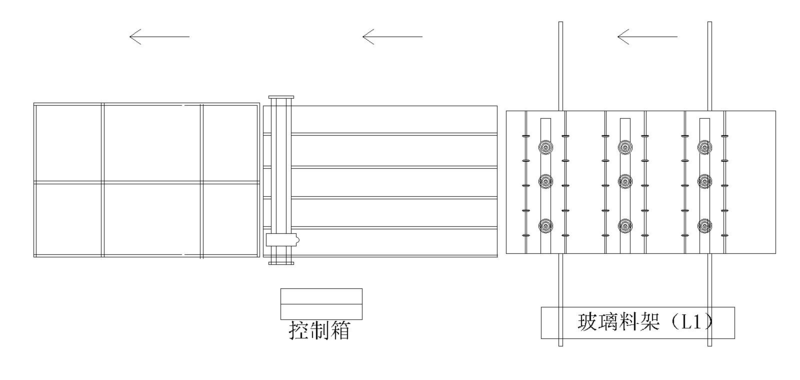

一、设备工作区域面积:13000mm×5500 mm×900 mm(以下图为设备示意图)


设备名称:JL-CNC-4228型全自动玻璃切割流水线
三、设备组成:JL-42286型单翻单工位全自动玻璃上片台(机械式)+JL-CNC-4228型全自动玻璃切割机+JL-4228型玻璃掰片台
四、设备性能:

JL-4228型全自动玻璃上片台(双翻双工位)
设备参数及性能:
   1.   设备构成:
       设备框架系统
       设备传输系统
       真空吸附系统
       机械翻转系统
       电器控制系统
   2.   真空系统设计合理,真空度高,吸取工件快,可靠性高。

   3.设备具有一键复位功能,只需按一下触摸屏就能完成自动启动之前的所有准备工作,大大提高工作效率。
   4.设备具有故障报警及安全报警装置。
   5.玻璃提升机构采用平面三连杆结构,比以往的丝杠升降机构更加平稳可靠。

6.机械配置:
  翻转齿轮链条:高精度耐磨型,链条采用全封闭结构,使得设备整体结构美观大方,安全可靠,防止意外事故发生。

7.整体线缆、气管布置合理,完全密封
8.   基本性能:
      设备外形尺寸:4550mm*3350mm*900mm
            最大上片尺寸:4200*2800mm平板玻璃
      上片厚度:3mm-19mm平板玻璃

取片周期:≤50秒/片

      上片翻转臂:翻,单面吸盘设置为4臂共16
      电源/功率:5.5KW
      安装电源:380V/50HZ
      设备功率:4.5KW
      压缩空气:0.8Mpa(使用方提供)

9.技术描述

1)翻转模式及吸片模式:

   机械式翻转,翻转角度可调。运行速度快,动作平稳稳定性好,可实现3~15mm各种厚度玻璃自动取片,翻转臂带连杆装置,吸片深度可达750mm

2) 吸附及传输装置:真空吸盘吸附后,链条传输。

3)操作模式:设备有自动模式和手动模式两种功能选择,操作方便直观。

4)报警装置:带有自动检测装置,对出现的异常情况可自动报警并有显示。设有急停开关,可在出现异常时进行控制。

5)操作界面:采用液晶触摸屏显示界面,中文显示模块,操作方便快捷(可安装英文操作界面)

6)程序设定:可自动设定上片数量和上片工位顺序,设备自动进行行走,自动。

取片,自动输送。

7)全自动上片过程描述:

行走→翻转臂抬升→自动感应玻璃→吸盘吸附玻璃→吸盘提升吸气使玻璃与架分离→回原位→翻转臂复位→输送玻璃至切割机。

8)位置行走模式:自动调整为零位,自动检测工作,自动回原位。多工位可根据客户要求设置。

9)供方负责设备安装调试及培训需方员工,需方负责电源,气源及安装配合

JL-CNC-4228型全自动玻璃切割机:

1.设备规格:
   ★设备外形尺寸:4550mm*3350mm*1100mm

    ★可切割平板玻璃最大尺寸:4200*2800mm平板玻璃
   ★工作台高度:900mm±50mm
   ★设备重量:3T
   ★切割厚度:3mm-19mm平板玻璃

2.切割参数
   ★直线平行度:≤±0.10mm/m
   ★对角线精度:≤±0.15mm/m(以上精度以掰片前切割线精度为准)

3.电源/功率:
   ★安装电源要求:380V/50HZ(三相四线),特殊情况可根据客户要求调整
   ★设备实际功率:5KW
   ★压缩空气:0.6MPa(使用方提供)

4、设备性能
    ★结构优化:设备经过专业的结构软件分析,保证其机台的稳定,动态的平衡,力学的强度均达到最完美的匹配,并确保桌台结构不变形。
   ★切割刀座:采用日本SMC比例电磁阀,根据玻璃厚度自动调节压力,刀头360度旋转,上下缓冲下刀切割(可准确切割任何直线及各种异形的玻璃),刀头装有爬坡轮,有效防止刀头总成及玻璃的意外损坏。

★台面:采用进口防水面板,并采用不锈钢包边,可有效防潮,永不变形
   ★毛毡:中外合资工业毛毡(纤维和羊毛)平整度好,并可防静电,避免粘附玻璃屑
   ★定位系统:气动机械和光电联合定位,定位精准,大大提高玻璃切裁率。
   ★导轨有自动注油润滑装置,注油频率可根据实际使用环境自行设定控制。
   ★切割供油方式:设有双油路(分为一般切割油和高级切割液),并有空气过滤装置,保证切割油的使用清洁,切割时自动注油,与下刀同步
   ★导轨用先进导轨,切割精度高,噪音小


5.机械部分
  ★台板:采用防水高密度板(平整度±0.20mm/m

   ★齿条/齿轮:日本KHK

   ★导轨:台湾上银

   ★传输带/带轮:中外合资康也

  ★传动系统具有自动注油功能


6.电器部分

★采用PC电脑进接进行控制,微软视窗界面

★电压:380V/50HZ,设备带稳压装置

电机:日本安川伺服电机

★控制器:美国GALIL

★气动元件:台湾亚德克

7、运动控制器:

★ 标准中、英文界面

★ 图形显示,加工时图形跟踪显示。

★ 程序管理,文件的导入导出功能。

★ 故障诊断与报警,提供I/O、设备、控制器报警,提供精准的报警记录。

★ 可识别DXF文件,与CAD的脚本文件。

★ 生产计数,加工时间计数

★ 加工程序编辑:绘图:(可对图形进行起点选择,方向调整,可手工对各图形顺序进行排序,可对扫描结果进行编辑与补偿)命令编辑:直线命令有X、Y、Z、W、Q、R,斜线命令:A、B、C、D,图库图形调用命令:P。 图库:有图形276种,可以扩展35种DXF图形手工排版:可与优化软件接口,可直接选取异形,对异排版。

★ 参数设置:控制器参数、机械参数、压力参数(两种:按切割方向;按切割速度)、定位参数、运动参数、图形信息。

★ 二维图形显示显示图形方向抬刀位置,加工刀数加工过程动态跟踪图形的放大、缩小与移动

★ 补偿功能:间隙补偿

★ 异形扫描对玻璃样品件扫描仿形,并对扫描数据进行编辑和补偿。

★ 光电定位,有五种定位方式:机械定位,X方向双点、Y方向双点,反向X双点,反向Y双点定位。

★ 支持上片、下片功能,自动与上片台联接。

★ 可根据客户的特殊要求,进行定制开发

JL-4228型气垫玻璃掰片台:
带气垫浮片的玻璃开片系统;
1、台面尺寸:4200*2800mm
2、带气浮装置,高密度板台面
3、功率:4.5KW
4、多点顶杆控制功能,方便可靠
5、验收方式:尺寸精度以任何两个切割线之间的距离为准,以2mm厚玻璃测量,如非2mm厚玻璃,测量的所有误差数值以剥片前之切割线为准。

六、保修范围:
上片台:除人为因素及橡胶部件外,供方将在设备到达需方后提供壹年的机械部分及电器部件半年的质量保证期。
切割机:除人为因素及毛毡、皮带外,供方将在设备到达需方后提供壹年的机械部分及电器部件半年的质量保证期,

开片台:除人为因素及毛毡、顶杆外,供方将在设备到达需方后提供壹年的机械部分及电器部件半年的质量保证期。
备注:
该流水线适用于建筑、中空、门窗、家具、家电、太阳能、工艺品等玻璃切割。
流水线实现全自动上片,自动输送、自动切割机自动掰片功能。

操作人员:上片:0人(全自动上片台无需人员操作)。
     切割:1人(懂电脑基本操作,有玻璃切割经验)。
     掰片:2人(有玻璃掰片经验)。
切割效率:60秒/片。
特点:a、对操作人员无特殊要求,操作简单,便于管理。
   b、安全高效,全自动上片台有效地保证了操作安全及防止玻璃出现破损,全自动输送装置降低了操作人员的工作量。
   c、切割精度高,稳定性好,能满足各种生产需求,有效地保障后工序的加工品质及降低加工难度。
   d、高智商切割机优化软件,能大幅提高玻璃利用率,降低生产成本,强大的图库能保障设备能进行各种形状的玻璃切割,满足各种订单的切割需求。

e、切割机的自动注油和压力自动调解功能,有效保证切割玻璃稳定性及切割效果。
